井戸用水中ポンプ揚水管

<各種ポンプメーカー対応>

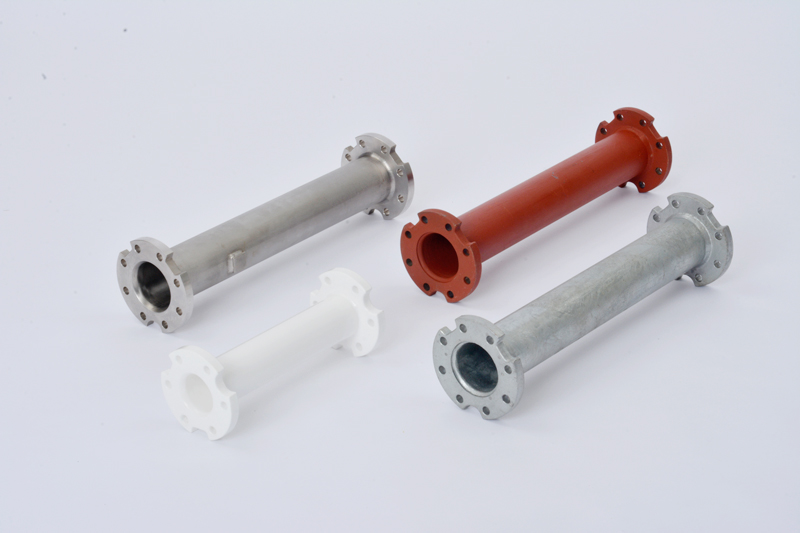

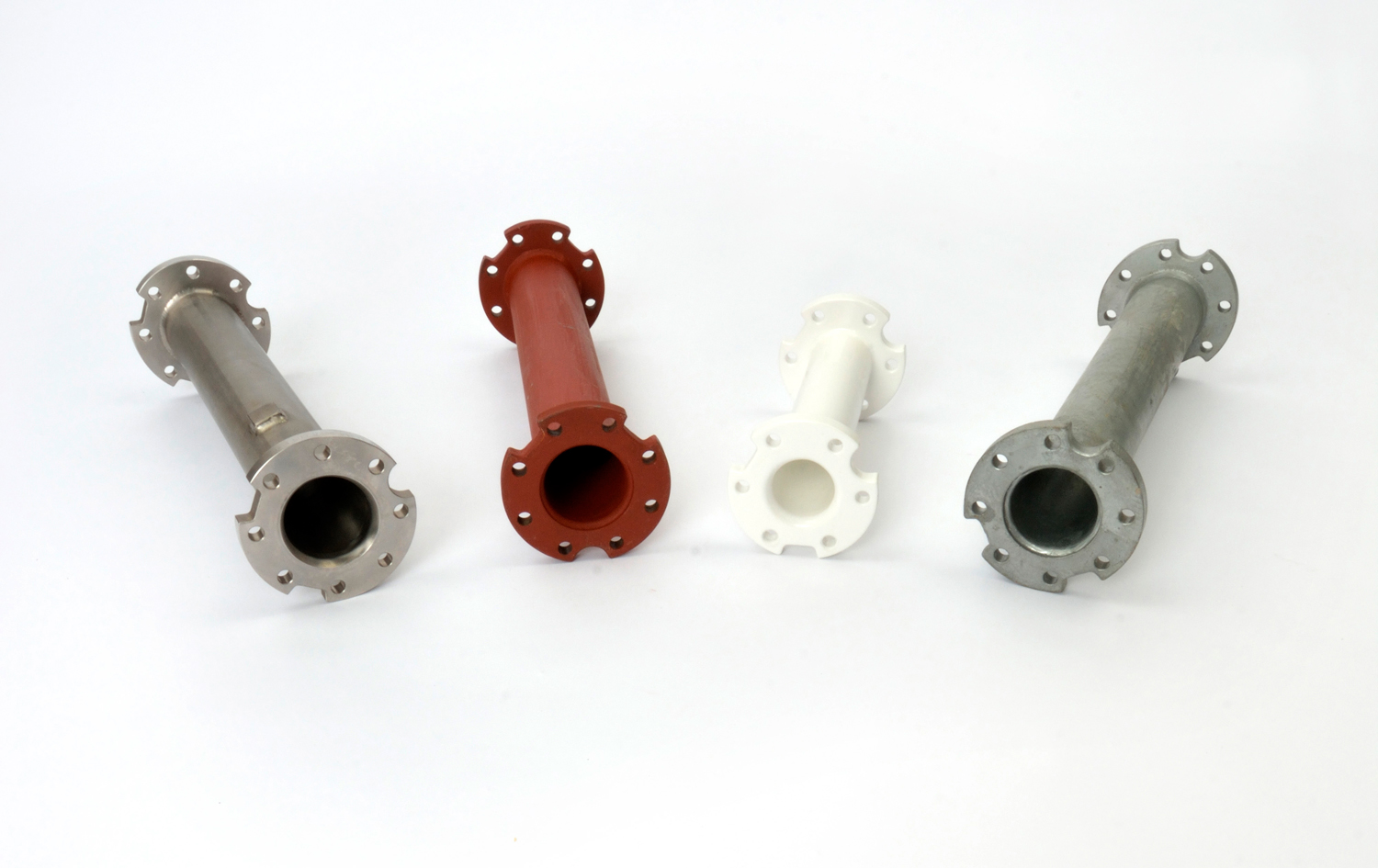

各種揚水管を取り揃えております対象となる井戸の水質や揚水量にあわせてお選びいただけます。

ステンレス

ベースにSUS304TP-Aを使用します

ナイロンコーティング

SGP管をベースにフランジ溶接後、ナイロン紛体コーティング(N-11)を施します。

亜鉛メッキ

SGP管をベースにフランジ溶接後、溶融亜鉛メッキ(HZD-55)を施します。

サビ止塗装

SGP管をベースにフランジ溶接後、サビ止塗装(鉛・クロムフリー)を施します。

井戸地上部

曲管付井戸蓋、ソールプレートなど各種製作いたします。

揚水管用止水材

各サイズ・材質にて提供いたします。

Technical Information
-技術情報-

  • ステンレス
  • ナイロンコーティング
  • 亜鉛メッキ
  • サビ止塗装

揚水管寸法表 SUS304仕様
標準井戸フランジ

標準長さ L= 2000 / 4000

口  径 CD Ct Cd D PCD T A B C R s-d ボルトサイズ 概略重量
上段2000
下段4000
25A 34.0 3.0 28.0 90 69 12 32 24 12 R16 4-φ12 M10×45×4H 6.38
10.24
32A 42.7 3.0 36.7 95 75 12 32 24 12 R16 4-φ12 M10×45×4H 6.78
12.70
40A 48.6 3.0 42.1 115 90 14 32 24 12 R16 6-φ12 M10×45×6H 8.56
15.30
50A 60.5 3.5 53.5 125 100 14 32 24 12 R16 6-φ12 M10×45×6H 11.90
21.80
65A 76.3 3.5 69.3 140 115 14 32 24 12 R16 8-φ12 M10×45×8H 14.90
27.60
80A 89.1 4.0 81.1 165 136 18 36 26 15 R18 8-φ15 M12×55×8H 20.90
37.80
100A 114.3 4.0 106.3 180 155 18 40 32 16 R20 8-φ15 M12×55×8H 25.90
47.90
125A 139.8 5.0 129.8 224 190 22 50 42 18 R25 8-φ19 M16×65×8H 40.50
74.00
150A 165.2 5.0 155.2 258 224 22 50 42 18 R25 8-φ19 M16×65×8H 49.90
89.90
200A 216.3 6.5 203.3 305 272 22 50 42 18 R25 12-φ19 M16×65×12H 79.50
147.50

JIS B8324に準拠 単位:㎜ (概略重量 単位:kg)  メッキ規格:JIS8641 HDZ55(付着量550/g/㎡以上)

揚水管寸法表 SGP管ベース/ナイロンコーティング仕様
標準井戸フランジ

標準長さ L= 2750 / 5500

口径 CD Ct Cd D PCD T A B C R s-d ボルトサイズ 概略重量
上段2750
下段5500
32A 42.7 3.5 35.7 95 75 12 32 24 12 R16 4-φ12 M10×50×4H 10.30
40A 48.6 3.5 41.6 115 90 14 32 24 12 R16 6-φ12 M10×50×6H 12.40
50A 60.5 3.8 52.9 125 100 14 32 24 12 R16 6-φ12 M10×50×6H 16.50
31.10
65A 76.3 4.2 67.9 140 115 14 32 24 12 R16 8-φ12 M10×50×8H 22.80
43.30
80A 89.1 4.2 80.7 165 136 18 36 26 15 R18 8-φ15 M12×60×8H 28.10
52.20
100A 114.3 4.5 105.3 180 155 18 40 32 16 R20 8-φ15 M12×60×8H 37.50
71.00
125A 139.8 4.5 130.8 224 190 22 50 42 18 R25 8-φ19 M16×70×8H 48.10
89.30
150A 165.2 5.0 155.2 258 224 22 50 42 18 R25 8-φ19 M16×70×8H 64.30
119.00
200A 216.3 5.8 204.7 305 272 22 50 42 18 R25 12-φ19 M16×70×12H 94.10
117.00

JIS B8324に準拠 単位:㎜ (概略重量 単位:kg)  メッキ規格:JIS8641 HDZ55(付着量550/g/㎡以上)

揚水管寸法表 SGP管ベース/亜鉛メッキ仕様
標準井戸フランジ

標準長さ L= 2750 / 5500

口径 CD Ct Cd D PCD T A B C R s-d ボルトサイズ 概略重量
上段2750
下段5500
25A 34.0 3.2 27.6 90 69 12 32 24 12 R16 4-φ12 M10×45×4H 7.64
14.30
32A 42.7 3.5 35.7 95 75 12 32 24 12 R16 4-φ12 M10×45×4H 10.30
19.60
40A 48.6 3.5 41.6 115 90 14 32 24 12 R16 6-φ12 M10×45×6H 12.40
23.10
50A 60.5 3.8 52.9 125 100 14 32 24 12 R16 6-φ12 M10×45×6H 16.50
31.10
65A 76.3 4.2 67.9 140 115 14 32 24 12 R16 8-φ12 M10×45×8H 22.80
43.30
80A 89.1 4.2 80.7 165 136 18 36 26 15 R18 8-φ15 M12×55×8H 28.10
52.20
100A 114.3 4.5 105.3 180 155 18 40 32 16 R20 8-φ15 M12×55×8H 37.50
71.00
125A 139.8 4.5 130.8 224 190 22 50 42 18 R25 8-φ19 M16×65×8H 48.10
89.30
150A 165.2 5.0 155.2 258 224 22 50 42 18 R25 8-φ19 M16×65×8H 64.30
119.00
200A 216.3 5.8 204.7 305 272 22 50 42 18 R25 12-φ19 M16×65×12H 94.10
117.00

JIS B8324に準拠 単位:㎜ (概略重量 単位:kg)  メッキ規格:JIS8641 HDZ55(付着量550/g/㎡以上)

揚水管寸法表 SGP管ベース/サビ止塗装仕様
標準井戸フランジ

標準長さ L= 2750 / 5500

口径 CD Ct Cd D PCD T A B C R s-d ボルトサイズ 概略重量
上段2750
下段5500
25A 34.0 3.2 27.6 90 69 12 32 24 12 R16 4-φ12 M10×45×4H 7.64
14.30
32A 42.7 3.5 35.7 95 75 12 32 24 12 R16 4-φ12 M10×45×4H 10.30
19.60
40A 48.6 3.5 41.6 115 90 14 32 24 12 R16 6-φ12 M10×45×6H 12.40
23.10
50A 60.5 3.8 52.9 125 100 14 32 24 12 R16 6-φ12 M10×45×6H 16.50
31.10
65A 76.3 4.2 67.9 140 115 14 32 24 12 R16 8-φ12 M10×45×8H 22.80
43.30
80A 89.1 4.2 80.7 165 136 18 36 26 15 R18 8-φ15 M12×55×8H 28.10
52.20
100A 114.3 4.5 105.3 180 155 18 40 32 16 R20 8-φ15 M12×55×8H 37.50
71.00
125A 139.8 4.5 130.8 224 190 22 50 42 18 R25 8-φ19 M16×65×8H 48.10
89.30
150A 165.2 5.0 155.2 258 224 22 50 42 18 R25 8-φ19 M16×65×8H 64.30
119.00
200A 216.3 5.8 204.7 305 272 22 50 42 18 R25 12-φ19 M16×65×12H 94.10
117.00

JIS B8324に準拠 単位:㎜ (概略重量 単位:kg)  メッキ規格:JIS8641 HDZ55(付着量550/g/㎡以上)

※仕様等につきましては予告なく変更する場合がございます。
