ケーシング管・ストレーナ管

SGP・STPG・STK・SUSなど各種鋼管ベース

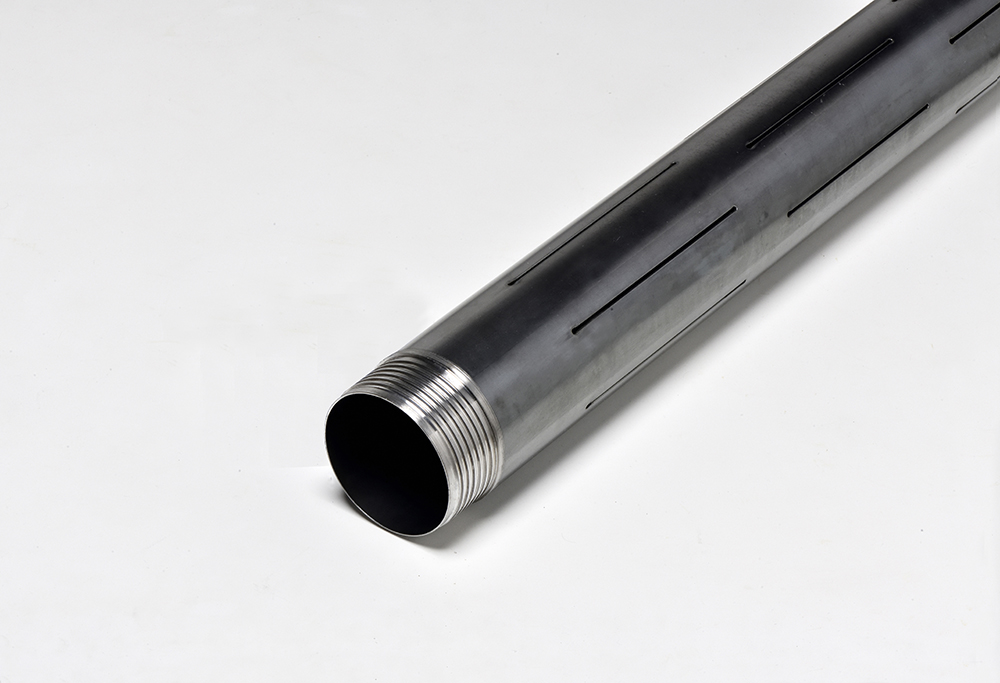

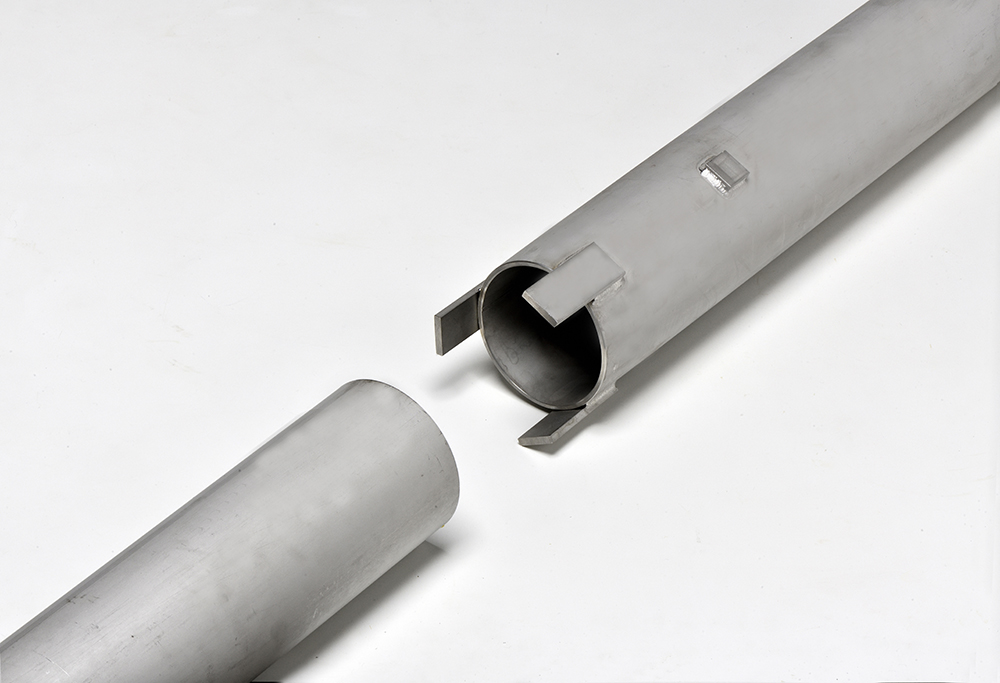

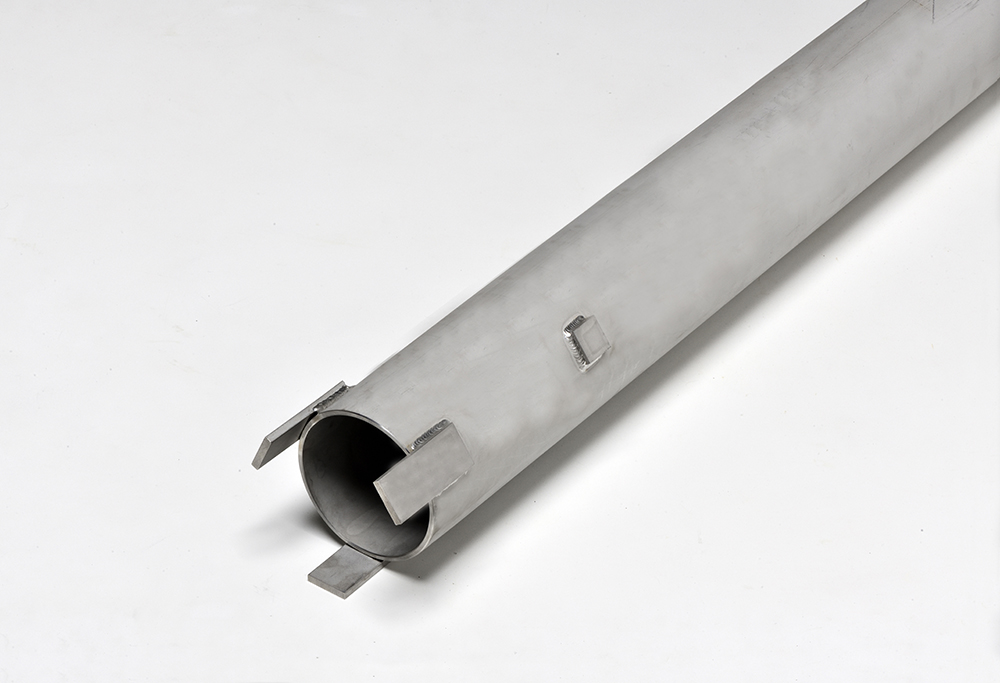

ネジ継手・溶接接手等のご要望を承ります。ストレーナ管はベーシックな縦スリット型で、スリット幅1.5mm〜5.0mmまでお選び頂けます。丸孔ストレーナ加工も可能です。

温泉井戸・水源井戸・融雪設備井戸・揚水井戸(ディープウェル)
防災井戸(水抜き、集排水) 地熱採取用井戸 鋼管杭



井戸用ケーシング管・ストレーナ管のベーシックスタイル
鋼管ベースケーシング管・縦スリット型ストレーナ管を提供します

仕様一覧表

ケーシング管・ストレーナ管 標準仕様

鋼管標準仕様

JIS G 3452 配管用炭素鋼鋼管 SGP

呼び径 外径
肉厚
重量
kg/m
定尺
備考
100A 114.3 4.5 12.2 5500
125A 139.8 4.5 15.0 5500
150A 165.2 5.0 19.8 5500
200A 216.3 5.8 30.1 5500
250A 267.4 6.6 42.4 5500
300A 318.5 6.9 53.0 5500
350A 355.6 7.9 67.7 5500
400A 406.4 7.9 77.6 5500

JIS G 3454 圧力配管用炭素鋼鋼管 STPG370 E-G

呼び径 外径
肉厚
重量
kg/m
定尺
備考
100A 114.3 4.9 13.2 5500 sch20
6.0 16.0 5500 sch40
125A 139.8 5.1 16.9 5500 sch20
6.6 21.7 5500 sch40
150A 165.2 5.5 21.7 5500 sch20
7.1 27.7 5500 sch40
200A 216.3 6.4 33.1 5500 sch20
8.2 42.1 5500 sch40
250A 267.4 6.4 41.2 5500 sch20
9.3 59.2 5500 sch40
300A 318.5 6.4 49.3 5500 sch20
10.3 78.3 5500 sch40
350A 355.6 7.9 67.7 5500 sch20
11.1 94.3 5500 sch40
400A 406.4 7.9 77.6 5500 sch20
12.7 123.0 5500 sch40

JIS G 3459 配管用ステンレス鋼管 SUS304 TP-A

呼び径 外径
肉厚
重量
kg/m
定尺
備考
100A 114.3 4.0 11.0 4000/6000 sch20
6.0 16.2 4000/6000 sch40
125A 139.8 5.0 16.8 4000/6000 sch20
6.6 21.9 4000/6000 sch40
150A 165.2 5.0 20.0 4000/6000 sch20
7.1 28.0 4000/6000 sch40
200A 216.3 6.5 34.0 4000/6000 sch20
8.2 42.5 4000/6000 sch40
250A 267.4 6.5 42.2 4000/6000 sch20
9.3 59.8 4000/6000 sch40
300A 318.5 6.5 50.5 4000/6000 sch20
10.3 79.1 4000/6000 sch40
350A 355.6 11.1 95.3 4000/6000 sch40
400A 406.4 12.7 125.0 4000/6000 sch40

JIS G 3444 一般構造用炭素鋼鋼管 STK400 E-G

規格外径 重量
kg/m
定尺
備考
外形mm ×肉厚㎜
114.3 ×4.5 12.2 6000
×6.0 16.0 6000
139.8 ×4.5 15.0 6000
×6.6 21.7 6000
165.2 ×5.0 19.8 6000
×7.1 27.7 6000
216.3 ×7.0 36.1 6000
×8.2 42.1 6000
267.4 ×6.6 42.4 6000
×9.3 59.2 6000
318.5 ×6.9 53.0 6000
×10.3 78.3 6000
355.6 ×7.9 67.7 6000
×11.1 94.3 6000
406.4 ×7.9 77.6 6000
×12.7 123.0 6000

スリット仕様表(Standard)

  • 100A
  • 150A
  • 200A
  • 250A
  • 300A
  • 350A
  • 400A

100A

外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
114.3 4 1.34 1.78 2.23 2.67 3.56 4.46 200-50
6 2.01 2.67 3.34 4.01 5.35 6.68
8 2.67 3.56 4.46 5.35 7.13 8.91
10 3.34 4.46 5.57 6.68 8.91 11.10
外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
165.2 6 1.39 1.85 2.31 2.77 3.70 4.62 200-50
8 1.85 2.47 3.08 3.70 4.93 6.17
10 2.31 3.08 3.85 4.62 6.17 7.71
12 2.77 3.70 4.62 5.55 7.40 9.25
外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
216.3 8 1.41 1.88 2.35 2.83 3.77 4.71 200-50
10 1.77 2.35 2.94 3.53 4.71 5.89
12 2.12 2.83 3.53 4.24 5.65 7.06
14 2.47 3.30 4.12 4.94 6.59 8.24
外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
267.4 10 1.43 1.90 2.38 2.86 3.81 4.76 200-50
12 1.71 2.29 2.86 3.43 4.57 5.71
14 2.00 2.67 3.33 4.00 5.33 6.67
16 2.29 3.05 3.81 4.57 6.09 7.62
外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
318.5 12 1.44 1.92 2.40 2.88 3.84 4.80 200-50
14 1.68 2.24 2.80 3.36 4.48 5.60
16 1.92 2.56 3.20 3.84 5.12 6.40
18 2.16 2.88 3.60 4.32 5.76 7.20
外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
355.6 14 1.50 2.01 2.51 3.01 4.01 5.01 200-50
16 1.72 2.29 2.86 3.44 4.58 5.73
18 1.93 2.58 3.22 3.87 5.16 6.44
20 2.15 2.86 3.58 4.30 5.73 7.16
外径
条数 スリット幅による開孔率 % スリット長
-インターバル
㎜-㎜
備考
1.5㎜ 2.0㎜ 2.5㎜ 3.0㎜ 4.0㎜ 5.0㎜
406.4 16 1.50 2.01 2.51 3.01 4.01 5.01 200-50
18 1.69 2.26 2.82 3.38 4.51 5.64
20 1.88 2.51 3.13 3.76 5.01 6.27
22 2.07 2.76 3.45 4.14 5.51 6.89

※仕様等につきましては予告なく変更する場合がございます。
