横スリット型ストレーナ管

上部2/3横スリット型集水管

NETIS(新技術登録番号):KK-100056-A

標準1.0㎜のスリット幅 で排水効率の優れた水抜きボーリング工用集水管を提供します

従来の丸孔付保孔管と比較し、開孔率が5~10倍となり、
集水効率が飛躍的に向上しました。上部2/3に横スリット加工を施し、
下部1/3は無加工としていますので、排水効率に優れています。

水抜きボーリング工用

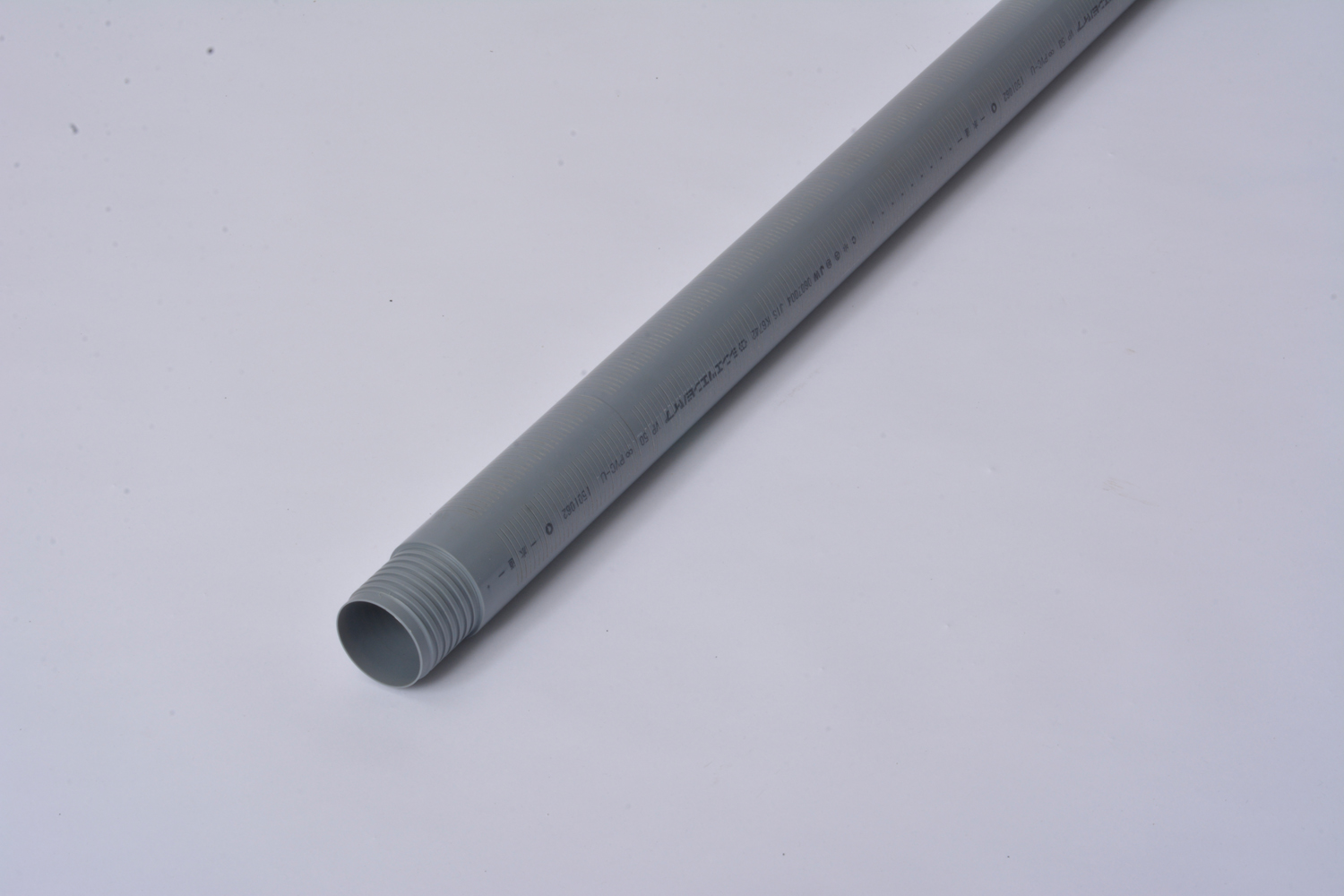

上部2/3横スリット型集水管

VP40 スリット幅1.0㎜

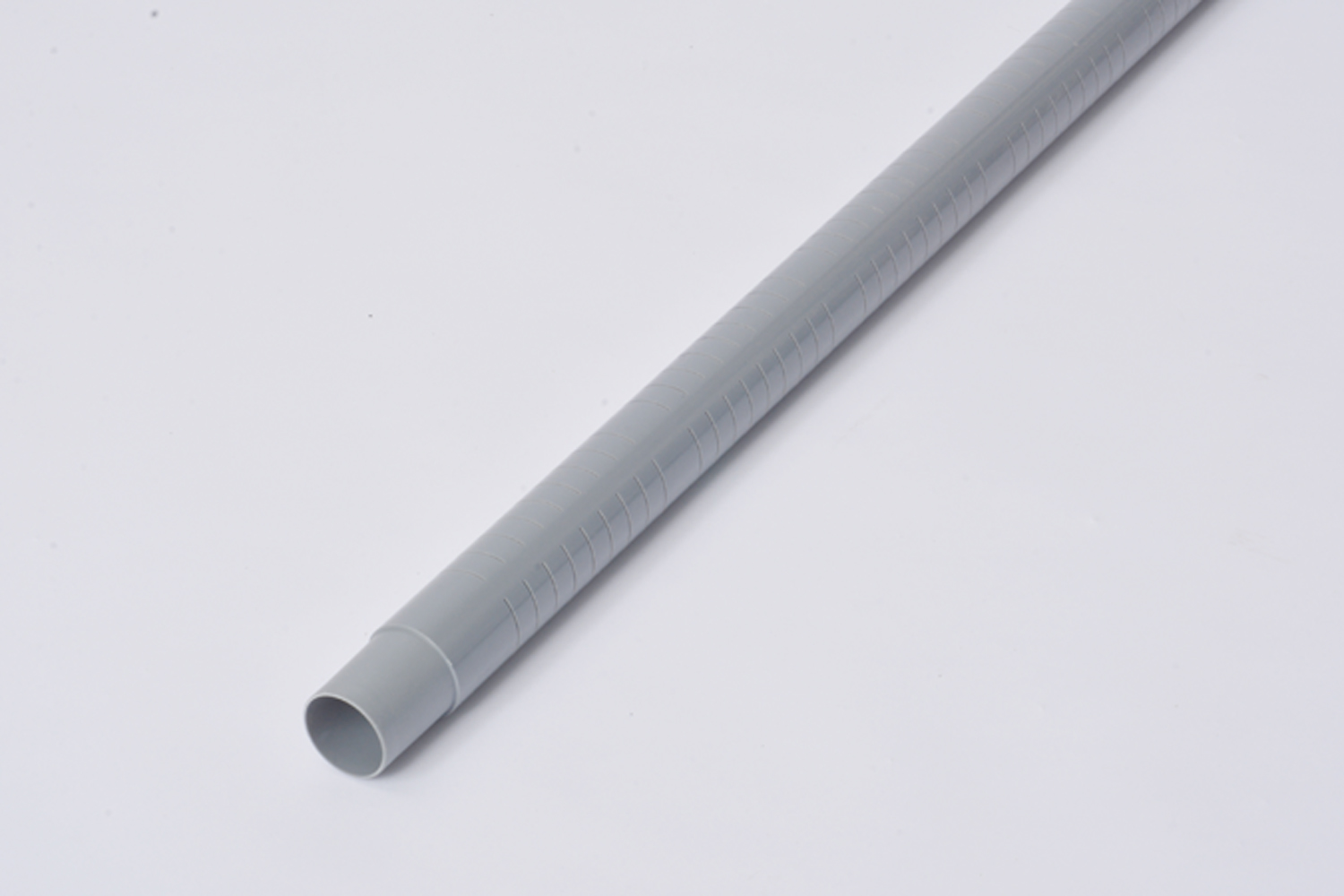

上部2/3横スリット加工を施すことにより、集水性と排水性に優れています。
接続部は差込式で接着剤にてつなぐ構造なので施工が容易です。
接着後アルミリベットを使用すれば接着剤の乾燥を待つことなくスピーディーに作業が進み、
接続強度の増強にもつながります。

Advantage
-利 点 –

国土交通省のNETIS(新技術情報提供システム)に登録していますので、
活用した場合に次のようなメリット(利点)があります。

入札時
総合評価方式での提案で加点の対象となります。
施工時
作業効率がよく、コスト削減につながります。
完成時
工事成績評定で加点され工事成績が上がります。

Technical Information
-技術情報-

集排水量比較試験

各種ストレーナ管集排水量比較試験結果

種 類 開孔率(%) 散水量(L/min) 集排水流量(L/min) 備    考
VP-40 丸孔型φ5 0.4 5.4 1.2 従来型
上部2/3横スリット型 4.9 5.4 3.5 底部からの漏水がない為、最も効果的
全横スリット型 7.5 5.4 0.6 集水能力は高いが、漏水量も多い

舟形試験装置

丸孔・上部2/3横S・全横S

集排水流量測定状況

仕様一覧表

Standard

  • VP40 上部2/3

VP40 上部2/3

スリット幅
W
mm
ピッチ
P
mm
条数
開孔率
%
外径
D1
mm
内径
D2
mm
全長
L
mm
パイプ有効長
L1
mm
ネジ長
S
mm
概略
重量
kg
1.0 15 2 3.11 48 40 550 500 50
差込
0.396
1050 1000 0.791
2050 2000 1.582
4050 4000 3.164

Option

※仕様等につきましては予告なく変更する場合がございます。
